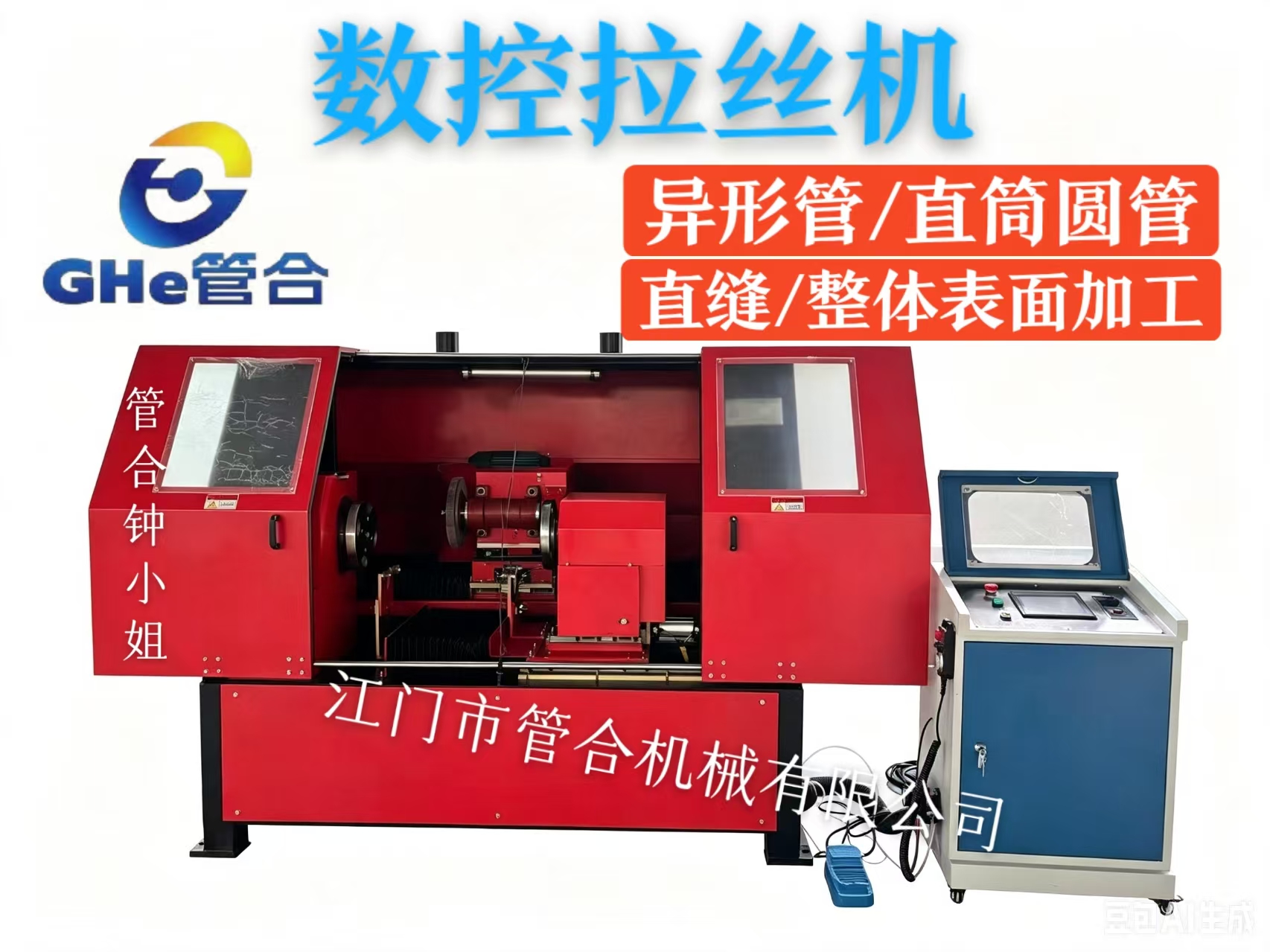

数控自适应管件拉丝打磨设备

在不锈钢管件、环保除尘配件、流体设备、风机通风配件、汤桶等五金制造领域，直圆管、异型曲面管件、旋压变径管件、卷焊筒体的表面处理，单条或者多条直缝焊疤加工、整体自动拉丝抛光一体机，是决定产品品质、生产效率与订单档次的关键工序。传统人工打磨、普通单轴抛光机、固定式外圆打磨设备存在明显技术短板，普遍存在曲面贴合差、加工盲区多、焊缝处理不彻底、成品纹路杂乱、批次色差大、薄壁工件易变形报废、人工成本高昂等痛点。尤其针对文丘里小蛮腰曲面管、锥形卷焊筒体、大小头变径管件、旋压喇叭口等非标异型工件，传统设备无法兼顾焊缝整平与整体均匀拉丝，难以满足中高端批量订单的标准化生产要求。

本款数控自适应管件拉丝打磨设备，针对各类曲面变径管件、卷焊焊接管件、旋压异型筒体的加工特性专项优化设计，采用双端模具夹持旋转结构搭配多轴伺服数控仿形系统，可一次性完成焊缝整平、氧化层去除、曲面仿形打磨、整体均匀拉丝全套工序。设备自动化程度高、品类适配广、加工精度稳定，有效解决传统工艺加工难题，帮助管件生产企业打通表面处理技术壁垒，稳定产品品质、降低生产成本、拓宽接单品类，实现工厂标准化、自动化、多元化升级。

一、设备六大核心优势

相较于传统人工打磨与普通固定式抛光设备，本数控拉丝打磨设备在加工精度、工艺集成度、批量稳定性、工件保护性、自动化水平、产品适配性六大维度优势突出，全面适配高精度管件量产需求。

1、数控仿形精度高，彻底消除曲面加工盲区

设备采用两端模具夹持旋转的核心工作模式，加工过程中工件匀速平稳运转，无抖动、无偏移。打磨头支持前后、左右多维伺服精准位移，可智能适配文丘里管两端大径、中间收腰的连续变曲率曲面，自动跟随工件弧度动态调整打磨位置与进给量。彻底解决传统刚性打磨设备常见的凸位过磨变薄、凹位打磨不到位、曲面过渡区残留旋压纹路、表面斜纹乱纹等问题，实现复杂曲面管件全区域无死角均匀加工，保障异型管件表面规整统一。

2、工序一体化集成，焊缝与整体拉丝同步完成

传统管件表面处理需拆分焊缝粗磨、焊痕整平、去氧化皮、精磨、拉丝多道工序，多次装夹、反复转运对位，不仅效率低下，还易造成工件磕碰、二次划伤。本设备支持一次装夹一体化成型，可同步完成管件纵向直焊缝整平、表面焊渣与氧化层去除、曲面瑕疵修复、整体外圆均匀拉丝，让焊缝区域与母材纹路自然融合，无明显焊痕与接刀痕迹，大幅提升管件外观整体性与精致度，一步到位产出成品级表面效果。

3、批量生产稳定性强，摆脱人工经验依赖

传统打磨高度依赖熟练技工手艺，不同操作人员加工的产品普遍存在纹路深浅不一、色差明显、焊缝处理参差不齐等问题，产品良率难以把控，无法承接高端工程与外贸批量订单。本设备搭载可编程数控系统，调试完成后可永久固化加工轨迹、打磨速度、磨削压力与进给参数，同规格工件重复加工效果高度统一，全程标准化自动运行，规避人工带来的品质波动，大幅提升批量出货合格率，满足高端配套、外贸订单的严苛验收标准。

4、柔性打磨保护性强，降低薄壁工件报废率

文丘里管、不锈钢锥筒、风机集风口、薄壁变径筒体多为旋压、卷焊成型，管壁薄、刚性弱、受力易变形。传统加工方式极易因局部压力过大、磨削量超标，造成管壁变薄、工件凹陷、热变形、表面发黑报废。本设备采用伺服精准控压、定量进给的柔性打磨逻辑，可根据工件材质、壁厚、曲面弧度精准调节磨削力度与速度，全程柔性可控，有效保护薄壁工件结构完整性，从源头降低报废损耗，节省原材料与返工成本。

5、自动化程度高，降本增效效果显著

设备搭载信捷PLC数控系统与时代伺服驱动系统，全程自动化轨迹运行，无需人工手持打磨、无需反复对位校准、无需人工控力。设备仅需单人完成上下料操作，彻底替代高强度打磨人工岗位，大幅降低用工与管理成本。自动化连续加工模式的作业效率远超人工打磨，有效解决传统工艺产能低、出货慢、订单积压的难题，全面提升车间生产效率与交付能力。

6、设备适配范围广，拓宽工厂盈利品类

本设备不局限于文丘里管加工，可兼容各类变径管件、锥形筒体、卷焊圆管、旋压曲面配件、风机除尘配件、流体设备管件等工件加工。工厂无需新增成型设备与产线，仅通过升级本套自动化设备，即可突破单一产品盈利局限，承接更多非标、异型、高附加值管件订单，有效提升设备利用率，丰富产品结构，拓宽接单渠道，增强工厂市场竞争力与综合营收能力。

二、设备核心功能

依托成熟的数控伺服控制系统与精密机械结构，结合金属管件专业化表面处理工艺，设备集成六大核心功能，适配高精度、标准化、批量化、多品类生产场景。

1、双端模具夹持旋转加工功能

设备配备多规格专用夹持模具，适配200mm、250mm、300mm、365mm主流管径，可稳固夹持各类圆形直管、锥形筒体与曲面异型管件。加工时两端模具带动工件匀速旋转，运行平稳无抖动、无偏心偏移，从根源杜绝波浪纹、局部打磨不均、纹路错乱等瑕疵。夹持结构柔性可控，紧固不挤压、不损伤工件管口与外壁，完美适配薄壁管件精细化加工。

2、多轴伺服智能仿形打磨功能

设备搭载五组750W高精度伺服电机搭配时代伺服驱动系统，打磨头可实现前后、左右多维精准位移，响应迅速、定位精准、轨迹稳定。可根据工件曲面轮廓、变径弧度、焊缝位置自适应调整打磨轨迹与进给量，精准跟随文丘里收腰曲面、锥筒渐变弧度、大小头变径区域动态打磨，完美适配各类规则与非规则曲面工件，解决传统设备无法贴合复杂曲面的行业痛点。

3、纵向焊缝精准整平功能

针对不锈钢、碳钢卷焊管件纵向焊缝凸起、焊疤残留、氧化发黑、高低差过大等问题，设备可定点聚焦焊缝区域精细化加工。通过数控定量磨削控制，逐层整平焊疤、清除焊渣与氧化层，在不损伤母材、不造成焊缝凹陷的前提下，消除焊缝高低落差，让焊缝区域平整顺滑，彻底解决传统打磨焊痕残留、打磨过深、表面凹凸不平等问题，为整体均匀拉丝奠定基础。

4、全域均匀外圆精拉丝功能

焊缝整平与瑕疵修复完成后，设备可一体化完成工件全域外圆精拉丝处理。依托数控恒定转速、匀速进给、恒压打磨逻辑，打造通体连贯、均匀顺直的纵向直拉丝纹理，曲面过渡区域无斜纹、无乱纹、无接刀痕、无深浅色差。成品表面细腻平整、纹理统一，完全满足高端五金、环保设备、流体设备配件的高品质外观要求。

5、多套工艺参数存储与一键调用功能

依托信捷PLC智能控制系统，设备可海量存储不同管径、长度、弧度、材质工件的加工参数、运动轨迹、打磨压力与运行速度。全新工件仅需一次调试采点、设定工艺参数即可永久存档，后续同规格产品生产可一键调用程序，无需重复调试与二次对位，大幅缩短换产时间，适配多品种、小批量、交替化生产模式，显著提升生产灵活性与效率。

6、稳定气动辅助运行功能

设备配备0.6MPa标准稳定气动辅助系统，为夹持模具、辅助传动、打磨辅助机构提供稳定动力。工件夹持牢固、定位精准、受力均匀，既能保障加工过程无松动偏移，又可避免刚性挤压造成的管口变形、工件压伤，兼顾加工精度与工件完整性，支持车间长时间连续批量生产，运行稳定、故障率低。

三、设备核心技术参数

本设备参数针对中小型异型管件、曲面管件、卷焊管件量产场景优化设计，配置科学、动力充足、稳定性强、适配性广，兼顾加工范围、运行精度与长期连续作业需求，核心参数如下：

1、加工规格范围：设备最大加工直径380mm，可切换多规格模具；最大加工工件长度800mm，全面覆盖文丘里管、除尘文氏管、风机筒体、流体变径管件、环保导流筒等主流工件尺寸，支持非标尺寸定制。

2、机械行程参数：设备左右有效工作行程900mm，行程冗余充足，可满足800mm长度工件全程无死角加工，预留充足上下料空间，避免设备与工件结构干涉，操作便捷安全。

3、控制系统：搭载工业级信捷PLC控制系统，运算高效、逻辑清晰、抗干扰能力强、运行稳定。可精准控制多轴伺服同步联动，支持工艺编程、轨迹存储、参数记忆、故障自检，适配工业车间长期连续作业，维护简单、故障率低。

4、动力配置：配备1台3KW主打磨电机，动力充足、磨削稳定，可满足不锈钢、碳钢、铝合金、黄铜、合金钢等多材质打磨拉丝需求；搭配5台750W伺服电机与时代伺服驱动系统，位移响应快、定位精度高，保障曲面仿形、焊缝定位与轨迹运行的精准稳定。

5、电气配置：采用工业380V标准配电，适配国内工厂通用用电环境；工作频率50HZ，匹配国家电网标准，无需变频改造；设备总功率7KW，动力充沛、能耗可控、运行成本低，生产经济性强。

6、智能存储优势：设备具备大容量工艺参数存储功能，可保存多规格产品加工数据，换产无需重复采点调试，一键调用即可投产，省时高效，有效降低人工调试误差。

四、设备工艺兼容性

本数控自适应管件拉丝打磨设备打破传统设备单一加工局限，在工件结构、加工工序、加工材质、生产模式上具备极强兼容性，全面适配管件工厂产品升级、品类拓展与多订单量产需求。

1、工件结构兼容性强

设备不仅可加工标准等直径直管，还能完美适配锥形异径管、收腰小蛮腰曲面管、喇叭口旋压筒体、卷焊焊接筒体、非标变径管件等异型工件。无论规则圆柱结构还是连续变曲率曲面结构，均可通过调整数控轨迹参数实现精细化无死角加工，彻底解决传统设备仅能加工直管、无法适配曲面件的短板。

2、加工工序全面兼容

设备实现多工序一体化集成，可独立完成焊缝粗磨整平、焊渣氧化皮去除、表面毛刺修复、曲面精磨、整体精拉丝全套工艺。工厂可根据客户需求自由组合工序，既可完成基础去焊痕、去毛刺预处理，也可实现高端通体均匀拉丝成品加工，同时满足普通工装订单与高端外贸、工程配套订单的品质需求。

3、多材质通用加工

设备适配201、304、316全系不锈钢材质，同时兼容碳钢、合金钢、铝合金、黄铜等五金常用金属材质。针对不锈钢易硬化、易划伤特性，通过伺服精准控速控压，规避加工缺陷；针对碳钢氧化皮厚、焊渣多的特点，采用分级粗磨工艺快速去除瑕疵，适配多材质稳定批量生产。

4、适配全生产模式

设备兼顾小批量试样生产与大批量标准化量产。新品接单阶段，可快速调试参数、打样验品，助力企业快速拿单；批量生产阶段，调用固化程序即可自动化连续加工，工艺稳定、成品一致性强，完美适配工厂接单、试样、量产、交付全流程，适配现代化柔性生产模式。

五、设备广泛应用场景

依托强大的曲面仿形能力、一体化加工工艺与多品类适配优势，本设备广泛应用于环保除尘、流体设备、风机通风、通用五金工装等行业，是管件加工厂提质、增效、拓品、增收的核心自动化装备。

1、文丘里管核心加工场景

设备专为文丘里小蛮腰曲面管优化设计，适配除尘、流体类文丘里管件精细化加工。有效解决文丘里管收腰位置打磨不到、两端大径过磨、旋压纹路残留、表面杂乱、批次色差大等行业难题，实现文丘里管标准化高品质量产，稳固企业核心主业订单与市场口碑。

2、环保除尘配件加工场景

广泛适配除尘文氏管、导流筒、喷吹筒体、旋风除尘器锥筒、除尘变径接头等环保配件。此类工件多为旋压、卷焊成型，焊缝多、曲面复杂，本设备可一次性完成焊缝整平与整体拉丝，成品规整无瑕疵、一致性高，完全满足环保设备高端配套标准。

3、风机通风配件加工场景

可批量加工风机旋压集风口、通风喇叭口、进风锥筒、风道变径管、通风导流筒体等配件。风机配件对表面顺滑度、纹路统一性要求严苛，设备加工后的工件无焊痕、无乱纹、无凹凸缺陷，表面顺滑度高，可提升设备气流性能与产品外观档次，适配风机中高端配套需求。

4、流体设备配件加工场景

适配喷射器筒体、射流混合筒、真空引流筒、管道异径大小头等流体配件。工件表面平整均匀、无打磨瑕疵，既提升产品精致度，又保障流体输送、混合、引流的稳定性，适配工业流体、净水、新能源设备配套生产。

5、通用五金非标管件加工场景

可覆盖各类不锈钢卷焊圆管、碳钢异型筒体、非标变径管件、工装曲面配件的表面处理加工，适配中小型五金厂非标定制生产需求。帮助企业盘活设备产能，承接高附加值非标订单，突破单一产品盈利局限，拓宽市场营收渠道。

厂家信息：

品牌：管合GHe-钟小姐

公司名称：江门市管合机械设备有限公司

公司地址：蓬江区潮连街道卢边工业区青年路116号

公司介绍：管合机械设备有限公司坐落于广东江门，是一家集研发、生产、销售、售后于一体的自动化金属加工设备厂家。

产品与服务主营产品涵盖：

系列1：方管45度角焊接，切割，焊疤铣磨机，直角打磨抛光，方管拉丝打磨机（重点推荐）。

系列2：钣金卷圆-直缝焊-压缝机-内外圆打磨拉丝抛光，除锈、除氧化层、划痕、去油污表面处理，文丘里管异形管打磨拉丝等卷圆.焊接.打磨抛光类非标定制型设备。

系列3：不同大小规格的钣金、配电箱柜体打磨拉丝机

技术实力：一站式解决金属焊接、打磨、成型、压铆加工难题，以高性价比设备和贴心售后，助力工厂提质增效、降本增产。
